外网通过域名访问 NAS

前言

#

• 之前是将黑群晖部署在内网环境中，但是这样在外网进行访问是一个问题
• 已知黑群晖无法通过官方的 QuickConnect 实现外网的远程访问（好像可以通过洗白机器的方法实现），那么就需要通过其他方式进行内网穿透
• 恰好，本人有一台腾讯云的云服务器（具有公网 IP），其每个月的基础流量也用不完，那么当前这个状态就非常适合使用 frp 来搭建内网穿透服务

原理介绍

#

frp 官方简介

#

• frp 是一个专注于内网穿透的高性能的反向代理应用，支持 TCP、UDP、HTTP、HTTPS 等多种协议，且支持 P2P 通信。可以将内网服务以安全、便捷的方式通过具有公网 IP 节点的中转暴露到公网。
  fatedier/frp

  A fast reverse proxy to help you expose a local server behind a NAT or firewall to the internet.

  Go

  103296

  14789

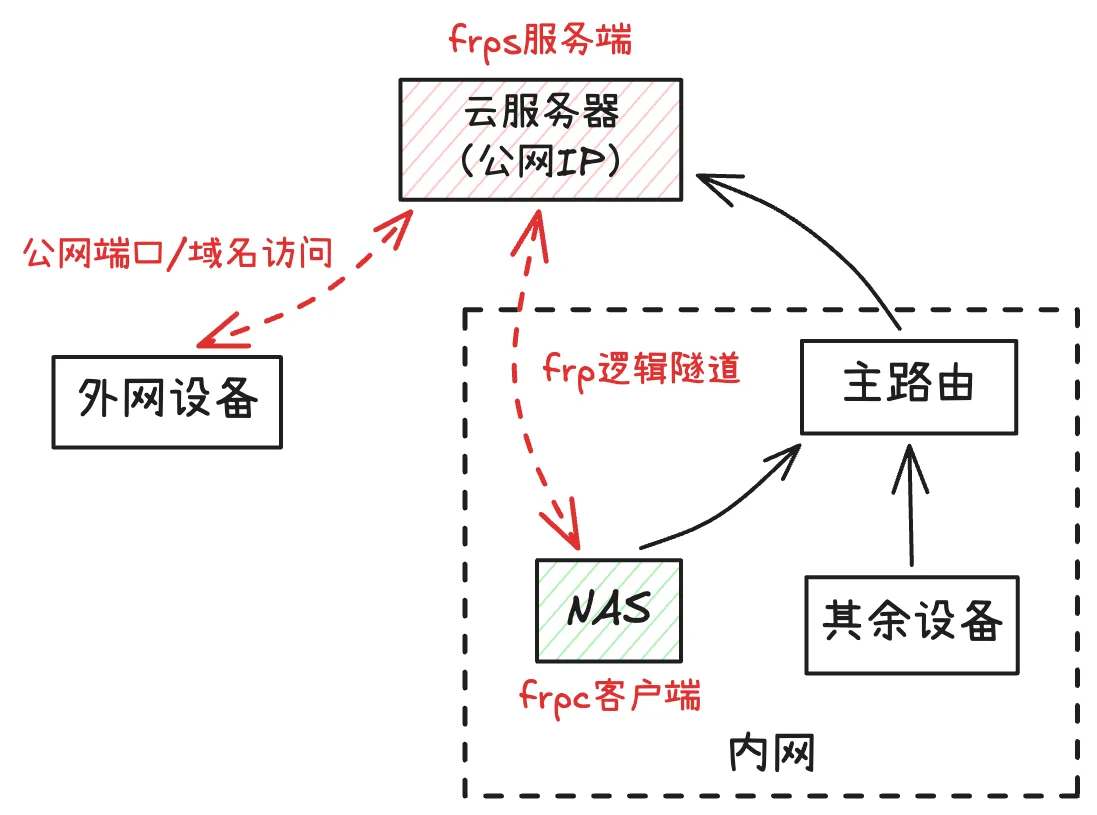

构建原理

#

graph BT
  A[外网设备] --> B["云服务器(公网 IP)"]

  subgraph 内网
    C[本地路由器]
    D[NAS] --> C
    F[其他内网设备] --> C
  end

  D -.-> B
  C --> B

• 利用具备公网 IP 的服务器（云服务器）作为中转，外网访问云服务器的某个端口，然后通过 frp 将这个端口映射到内网的黑群晖上，从而实现外网访问黑群晖
• 具体的速度和稳定性取决于云服务器的配置和网络环境，即云服务器的带宽等

搭建过程

#

服务端（frps）

#

• 在云服务器上，通过 docker 搭建 frps 服务
• 首先在 /etc/frp 目录下创建配置文件 frps.toml
  frps.toml

   1[common]
   2bind_port = [监听端口]
   3subdomainHost = [使用的域名]
   4token = [客户端和服务端之间的身份认证，建议填写]
   5
   6dashboard_port = [面板端口]
   7dashboard_user = [面板登陆用户名]
   8dashboard_pwd = [面板登陆密码]
   9
  10log_file = /var/log/frps.log
  11log_level = info
  12log_max_day = 3

• 创建好后，服务器端需要用 docker 拉取 frps 镜像并运行，拉不下来的，记得换源

  1docker pull snowdreamtech/frps
  2docker run --restart=always --network host -d -v /etc/frp/frps.toml:/etc/frp/frps.toml --name frps snowdreamtech/frps

  记得在服务器防火墙上开放监听端口和面板端口
• 运行成功后，可以通过 http://[云服务器 IP]:[dashboard_port] 访问 frps 面板，并且查看当前的连接情况，那么服务器这边就搭建完成了

客户端（frpc）

#

• 在黑群晖上创建一个配置文件 frpc.toml
  frpc.toml

   1[common]
   2server_addr = [云服务器公网 IP]
   3server_port = [frps 中的监听端口]
   4token = [frps 中的客户端和服务端之间的身份认证，建议填写]
   5
   6[DSM Web] # 映射的服务名称
   7# 本地服务类型，这里是群晖的 Web 管理服务
   8type = tcp
   9local_ip = [该服务器所在的内网地址，这里就是黑群晖的内网 IP 地址]
  10local_port = 5000 # 群晖的 Web 管理端口
  11subdomain = [使用的子域名] # 例如像使用 dsm.example.com 这样的域名来访问，则这里只需要填写 dsm 即可
  12remote_port = [云服务器上的端口] # 例如 5000，则可以通过 [云服务器 IP]:5000 访问到黑群晖的 Web 管理页面

  记得在服务器防火墙上开放对应的 remote_port
• 创建好后，黑群晖上通过 docker 来安装 frpc，具体 docker 名称是 snowdreamtech/frpc，将 frpc.toml 所在的文件夹映射到 /etc/frp 目录，网络记得选择 host 模式
• 若在 http://[云服务器 IP]:[dashboard_port] 界面的 Proxy 中看到 DSM Web 的状态为 online，那么就说明黑群晖这边也搭建完成了
• 此时通过 http://[云服务器 IP]:[remote_port] 即可访问到黑群晖的 Web 管理页面

子域名访问

#

• 首先在域名 DNS 处添加一条记录

  1主机记录：[子域名]  # 例如 dsm
  2记录类型：A
  3记录值：[云服务器 IP]

• 然后在服务器的 nginx 中添加一个反向代理

   1server {
   2  listen 443 ssl http2;
   3  server_name [子域名].[域名]; # 例如 dsm.example.com
   4
   5  ... # 省略相关 ssl 证书配置
   6
   7  location / {
   8    proxy_pass http://127.0.0.1:[remote_port]; # 例如 5000
   9    proxy_set_header Host $host;
  10    ... # 省略其他配置
  11  }

• 使用 nginx -s reload 重新加载配置文件，此时若正常的话，通过 https://[子域名].[域名] 即可访问到黑群晖的 Web 管理页面

参考

#

frp 中文文档

独享带宽，教你搭建只属于自己的内网穿透服务器

frp内网穿透配置，含子域名配置方式
